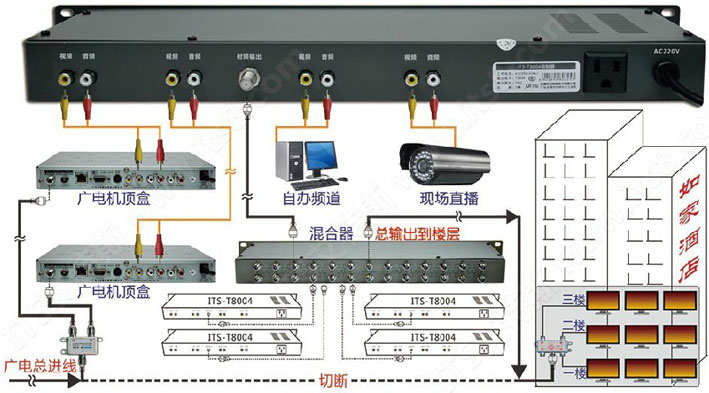

产品广泛应用于有线电视前端,将音视频信号调制成射频信号。输入的音频、视频信号可以通过外部的调节旋钮连续调节,允许输入0.7~1.4V视频信号源信号,0.775V±10dB的音频信号,在正常频偏条件下,也可以在外部连续调节使输出图像正常。产品采用频率合成技术,频率稳定度高。
产品特点:
1.采用四路调制一体设计,节省机房机柜空间,方便安装调试。
2.频率范围广,适用于49--863MHz范围的所有系统和电视频道。
3.标准音视频输入,音视频调制度可调,解决图像发白等情况。
4.射频输出85-105db可调,输出信号强,传输远,图像清晰。
5.采用中频声表面滤波处理,有效的保证了残留边带特性。
6.强化电源设计,性能稳定,非常适合长年24小时开机使用。
技术参数:
图像载波输出电平 |
≥105dbuV —20db可调 |
调制度 |
87.5%可调 |
频率范围 |
49—750MHZ内任一频道 |
微分增益DG |
≤3% |
频率准确度 |
≤5KHz |
微分相位DP |
≤3度 |
图像一伴音功率比 |
—18db固定 |
信噪比 |
≥60db |
射率输出阻抗 |
75Ω |
色一亮时延差 |
≤45ns |
射频输出反射损耗 |
≥13db |
带内平坦度 |
±1.2db |
带外寄生输出抑制 |
≥60db |
音频输入 |
0.775Vrms,20Ω不平衡 |
边带抑制 |
≥60db |
供电 |
~220V ± 10% 50HZ |
视频输入 |
0.7—1.4Vp-p全电视信号 |
尺寸 |
483*136*45 mm |
三、售 后 服 务
我们提供全面的维修、维护和技术服务,其范围包括系统支持、维修服务,技术咨询以及对客户产品的终身支持。本公司奉行“用户至上”的质量品质理念,实行免费检测检修、终身维修的原则。
服务内容:
1.保修期从购买日期算起,三个月内包换、一年免费保修,厂家终身负责维修。
2.购买产品售前售后,销售人员将为你讲解正确使用方法,及日常维护方法。
3.产品安装和使用过程中遇到问题,公司工程师将为你提供免费的技术指导。
4.终身提供免费技术支持,免费产品检测。
下列情况不属于保修范围:
1.因火灾、台风、地震等不可抗拒因素造成的设备损坏。
2.因人为使用不当,造成机器损坏的。如:电压异常、跌落摔坏等等。
