一、产品描述
200G系列2路工程型字幕机也叫视频字幕机、字符叠加器、字符发生器、字符插入器等，是制作和播出字幕的专用电视信号发生器和处理器；通过视频字幕叠加，当选中字幕叠加时，字幕软件就会控制字幕主板中的混叠器，把制作好的字幕混叠到背景画面上，这时输出的视频就已经是叠好字幕的视频。（视频字幕机可叠加于机顶盒、DVD机的视频上（VIDEO），只要是视频输出的设备都可以叠加，非常方便使用）。
200G系列字幕机是一款实用性、稳定型字幕机，本机采用标准19英寸1U机箱设计，喷塑机壳，铝合金拉丝面板及抽手，美观大方，整个系统装配2路独立一体字幕机主板后，非常美观。与专业的硬盘播出字幕机比较它有成本低、体积轻便、使用简单灵活、人性化、使用用途非常广泛等特点。
二、性能简介
本字幕机最大特点是字体：字体大小两种可切换（32、48），无锯齿边，文字清晰自然，实现平游动（左飞字幕）并兼有静止字幕功能、具有1路输出直通显示功能；静态显示时，滚动字幕还可以正常滚动，实现脱离电脑工作，可保存字幕信息；通过RS485数据方式，修改不相同地址码，可实现多台字幕机联网，最多可接255节点；并且广播及点播功能；广播功能当发布相同内容时，全局广播可以完全，当发布内容不相同或部分相同，可以通过点播功能，选取地址码来点播内容；免费字幕机编辑软件，采用RS232及RS485接口读取与修改数据。
三、产品特点
1、兼有静态及动态视频字符叠加字幕功能,并有静止字幕显示延时功能。
2、内置国标一二及简体高分辨率点阵汉字字库,字幕信息直接按国标汉字内码传送（一个汉字占2个字节内码），传送速度快。
3、提供两种不同字符大小选择，以适应不同的使用场合。分别是：32*32点阵字库，48*48点阵字库。
4、可同时显示左飞字幕及静止字幕，显示左飞字幕滚动位置可由上到下全屏幕设置调整。
5、左飞字幕：从右到左平滑游动（与电视台即时左飞新闻效果），一次可发布多达2000个字符，1000个汉字。可脱机运行（上电即显示），左飞字幕条背景开关，左飞字幕背景条亮度，左飞字幕背景条高度，左飞字幕字符亮度，左飞速度，循环左飞次数，左飞位置等都可任意设置调整。
6、字幕机静止字幕，可单行/多行显示，背景开关，背景亮度显示位置可任意设置调整，一次可发布最多32/38/54个字符16/19/27个汉字，可脱机保存运行（上电即显示）。
7、视频字幕机SG-200A::预设8种常用波特率可任意设置。
8、视频接口1进2出:（视频输入IN），开机状态下视频输出VOUT1与VOUT2为相同视频字幕输出，它也可配置为视频输入的分配输出（客户可定制）。
9、字幕机断电或不通电状态下，具有视频直通功能，不影响信号传输（出厂默认直通端口为：OUT1接口）。
10、采用宽线性电源，适用于电源输入100～240V，不同场所使用更为方便。
四、技术指标
|
电源输入 |
100～240V AC 50/60HZ |
|
主板供电源 |
+5V～2A |
|
功率消耗 |
≦12W |
|
视频输入 |
1.0 V (Ｖp_ p) 75欧 |
|
视频输出 |
1.0 V (Ｖp_ p) 75欧 |
|
输入输出阻抗 |
75 Ω |
|
通讯接口(PC机) |
RS_232、或RS_485接口-可选 |
|
视频接口 |
RCA*3或（BNC*3可选） |
|
图像制式 |
自动兼容PAL及NTS C制式 |
|
输入电平 |
COMS/TTL |
|
输出电平 |
COMS/TTL |
|
工作温度 |
-40℃～+85℃ |
|
外观尺寸 |
483x215x45mm |
|
产品重量 |
约2.5KG |

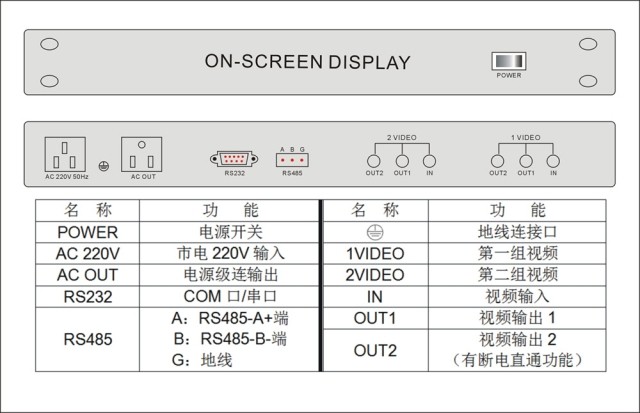

五、前后面板示意图
六、RS485接线及使用说明
1、485总线接口：RS485_A接口，RS485_B接口。接线端子上有A、B字样表示接口，与其他设备的485总线连接，进行通讯。有些设备标识D+表示A，D-表示B。注意：多台设备联网前必须对所有设备进行地址编码以保证每路地址码各不相同；如有必要可重新修改通信波特率，这两个设置都在发布软件的“其它功能”操作项里，最后把所有设备的A—A，B—B对应连接即可，终端匹配电阻是否配置视具体情况而定（参考下RS485相关应用知识）。
2、如果使用USB转485模块，使用步骤：先下载安装USB驱动程序，然后插入USB转485模块，在系统的“设备管理器”中查看映射的串口号，如需要可以在“高级”设置中修改串口号，然后在你的应用软件中选择相应的串口号，打开串口就可以收发数据了，就这么简单。
3、RS485相关应用知识
RS-485标准的最大传输距离约为1219米，最大传输速率为10Mbps。通常，RS-485网络采用平衡双绞线作为传输媒体。平衡双绞线的长度与传输速率成反比，只有在20kbps速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般来说，15米长双绞线最大传输速率仅为1Mbps。RS-485网络采用直线拓朴结构，需要安装2个终端匹配电阻，其阻值要求等于传输电缆的特性阻抗（一般取值为120Ω）。在矩距离、或低波特率波数据传输时可不需终端匹配电阻，即一般在300米以下、19200bps不需终端匹配电阻。终端匹配电阻安装在RS-485传输网络的两个端点，并联连接在A-B引脚之间。
