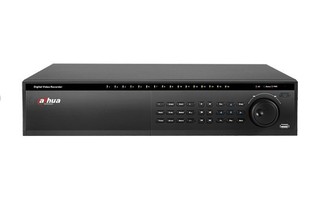

型 号 |
DH-DVR0804LF-S/N |
DH-DVR1604LF-S/N |
DH-DVR2404LF-S/N |
DH-DVR3204LF-S/N |
|
系统 |
主处理器 |
工业级嵌入式微控制器 |
|
操作系统 |
嵌入式LINUX操作系统 |
|
视频参数 |
图像编码标准 |
H.264 |
|
视频标准 |
PAL（625线，50场/秒） |
|
监视图像质量 |
PAL制，D1(704×576) |
|
回放图像质量 |
支持2CIF@25fps或者2D1+6CIF@25fps |
支持CIF@25fps 或者1D1+15CIF@25fps |
支持2CIF@25 fps或者1/5/9/13/17/21通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps |
支持2CIF@25fp或者1/5/9/13/17/21/25/29通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps |
|
图像控制 |
图像质量可调，可变码流和固定码流可选 |
|
双码流 |
每个通道可设置双码流，副码流的设置最高分辨率不超过主码流 |
|
图像移动侦测 |
每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 |
|
区域遮挡设置 |
每路支持4个区域遮挡块 |
|
音频参数 |
编码标准 |
G.711A |
|
语音对讲 |
支持独立语音对讲 |
|
录像管理
|
录像方式 |
支持手动， 自动，运动检测，告警触发录像模式 |
|
录像保存 |
本机硬盘、网络 |
|
录像速度 |
支持2CIF@25fps或者2D1+6CIF@25fps |
支持CIF@25fps或1D1+15CIF@25fps |
支持2CIF@2525fps或者1/5/9/13/17/21通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps |
支持2CIF@25fp或者1/5/9/13/17/21/25/29通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps |
|
录像回放 |
支持1、2、3、4、8、16路回放功能 |
|
备份方式 |
支持硬盘、刻录机、U盘存储和备份 |
|
视频
|
视频输入 |
8路BNC接口 |
16路 BNC接口 |
24路 BNC接口 |
32路 BNC接口 |
|
视频输出 |
1路模拟视频BNC接口 (1.0Vp-p, 75ohms)、1路VGA输出、1路HDMI输出 |
|
抓图功能 |
支持JPEG抓图功能 |
|
环通输出 |
8路模拟视频BNC接口 (1.0Vp-p, 75ohms) |
16路模拟视频BNC接口 (1.0Vp-p, 75ohms |
无 |
|
矩阵输出 |
8选1视频矩阵输出 |
16选1视频矩阵输出 |
24选1视频矩阵输出 |
32选1视频矩阵输出 |
|
音频
|
音频输入 |
支持4路音频输入 |
|
音频输出 |
支持1路音频输出 |
|
报警
|
报警输入 |
8路报警输入、低电平有效，绿色接线柱接口 |
16路报警输入、低电平有效，绿色接线柱接口 |
|
报警输出 |
6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口 |
|
其他 |
网络 |
1个 RJ45接口, 10/100M/1000M自适应 |
|
通信 |
标准485接口，支持半双工，绿色接线柱接口、
标准232接口，DB9 |
2个标准485接口，一个半双工，一个全双工，绿色接线柱接口、1个标准232接口，DB9 |
|
USB |
2个USB 2.0接口，其中1个前面板，1个背板接口 |
|
硬盘 |
内部支持8个SATA硬盘接口 |
|
eSATA口 |
支持 |
|
电源 |
220V±10% 50Hz±2% / 110 60Hz |
|
功耗 |
21W(不含硬盘) |
|
工作温度 |
0℃-＋55℃ |
|
工作湿度 |
10%－90% |
|
尺 寸 |
440mm * 460mm * 89 mm(2U高度) |
|
重 量 |
7.25kg |
|
安装方式 |
机架安装，台式安装 |
