电视信号放大器

产品特征:单向860级,220V(47-860M)

● 适用于CATV系统支线或楼栋分配放大
● 采用国产大模块设计
● 手动增益、斜率控制
● 铸铝外壳,防雨、防尘,散热性好,屏蔽性高

适合有线电视改造工程放大器

一、 功能特点和用途

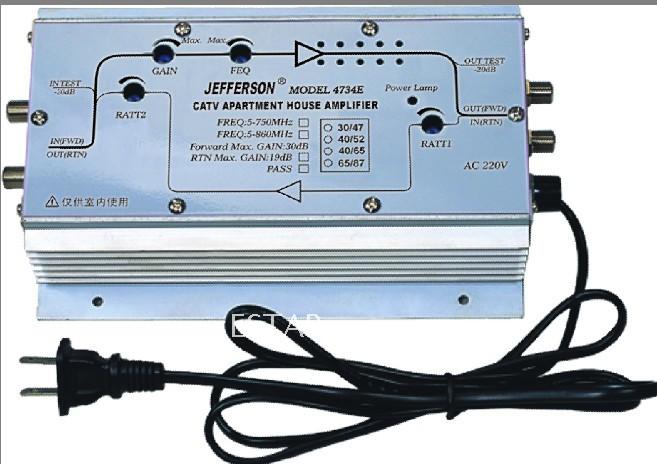

4734放大器正向采用philips放大模块,反向为通过型或放大型,采用优质的铝合金拉伸外壳,轻便美观,性能优越,非常适合用在CATV干线或支干线末端作为室内型双向楼栋放大器。

二、技术指标

项 目

下行传输通道

上行传输通道

RP

RA19

频率范围

(MHz)

87~750 / 87~860/87~1000

5~65*

5~65*

标称增益

(dB)

30

-4

19

最小满增益

(dB)

≥30

-

≥19

带内平坦度

(dB)

±0.75

±0.75

±0.75

反射损耗

(dB)

≥16

≥14

≥14

标称输出电平

(dBμV)

102

-

-

最大输出电平

(dBμV)

-

-

≥110

噪声系数

(dB)

≤8

-

≤10

增益调节范围

(dB)

1~20dB连续可调

1~20dB连续可调

斜率调节范围

(dB)

1~20dB连续可调

1~20dB连续可调

载波复合三次差拍比

(dB)

≥63/62/61

-

载波复合二次差拍比

(dB)

≥62/61/60

-

载波二阶互调比

(dB)

-

≥52

增益稳定度

(dB)

±1.0

±1.0

输入测试口电平

(dB)

-20±1(相对于模块输入电平)

输出测试口电平

(dB)

-20±1(相对于输出口电平)

信号交流声比

(dB)

<2

特性阻抗

(Ω)

75

耐冲击电压

(KV)

5(10/700μs)

供电电压

(V)

220VAC单独供电

外形尺寸

(mm)

202×132×52

重量

(Kg)

1.2

注:*频率分割有30/47、40/52、40/65、65/87四种规格。
